Лазерный счетчик частиц для измерения чистоты сжатого воздуха

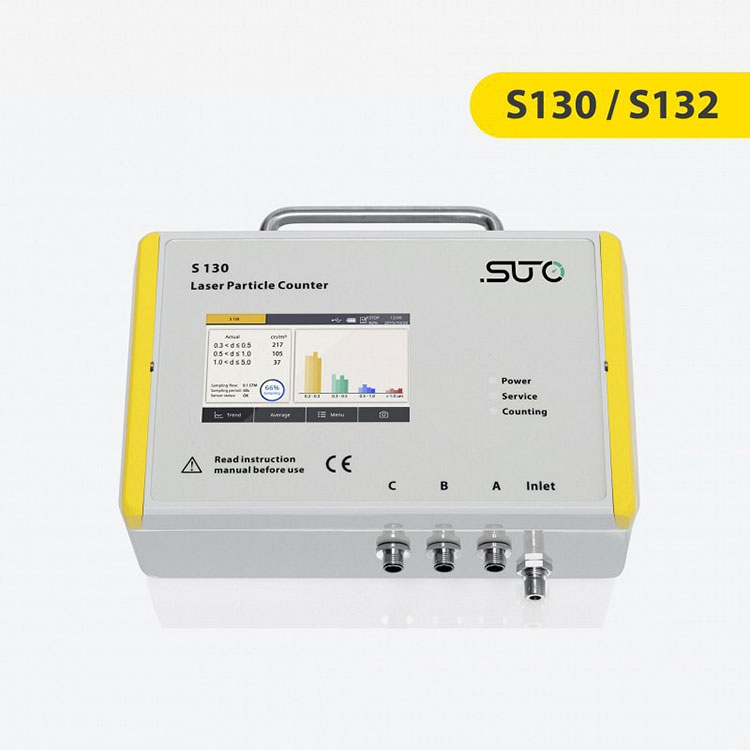

Лазерный счетчик частиц S130 / S132 для измерения чистоты сжатого воздуха представляет собой новейший лазерный счетчик частиц, разработанный специально для применений, связанных со сжатым воздухом или газами. Этот прибор, тщательно разработанный с упором на качество и отвечающий требованиям клиентов, специально создан для бесперебойной круглосуточной работы, обеспечивая непрерывный мониторинг качества сжатого воздуха. Поддерживая строгие стандарты, компания помогает предотвратить загрязнение процессов и продуктов частицами, тем самым обеспечивая общее качество и целостность.

Модель:S130 / S132

Отправить запрос

Описание продукта
Параметр
Приложение
видео

Размер частиц от 0,1 < d ≤ 5,0 мкм

S130 Eco-версия: 0,3 < d ≤ 5,0 мкм
S132 Pro-версия: 0,1 < d ≤ 5,0 мкм

Встроенный диффузор давления

В отличие от конкурентов, лазерные счетчики частиц SUTO оснащены встроенными диффузорами давления для снижения давления в линии внутри прибора. Это позволяет пользователям использовать лазерные счетчики частиц непосредственно из системы сжатого воздуха, без установки редукторов давления и, следовательно, в соответствии со стандартом ISO 8573-4.

Встроенный дисплей

Встроенный 5-дюймовый сенсорный дисплей отображает показания всех каналов в реальном времени, настройки выходного сигнала, а также встроенный регистратор данных. Это позволяет хранить данные измерений на устройстве. Значения измерений представляют собой количество частиц на фут³, л или м³ или, альтернативно, в мкг/м³.

Мониторинг качества воздуха в соответствии с ISO 8573-1

Лазерный счетчик частиц для измерения чистоты сжатого воздуха по стандарту ISO 8573-1 определяет классы чистоты сжатого воздуха для твердых частиц в системе сжатого воздуха, предоставляя предельные значения для каждого канала. Лазерный счетчик частиц S132 измеряет каналы в соответствии со стандартом ISO 8573-1:

0,1 < d ≤ 0,5 мкм
0,5 < d ≤ 1,0 мкм
1,0 < d ≤ 5,0 мкм

Для этих трех каналов определены предельные значения, которые разделены на классы. Но кроме того, как указано в стандарте ISO 8573, необходимо измерить и четвертый канал, d > 5,0 мкм. Значение этого канала должно быть равно 0 для классов от 0 до 5, в противном случае классификация попадает в класс 6 или хуже, где массовая концентрация определяется как предельные значения.

Соединения для анализа данных

Удобные для пользователя сигнальные выходы (Modbus/RTU (RS485), реле сигнализации (НО, 40 В постоянного тока, 0,2 А) и USB) позволяют легко подключать S130/S132 к дисплеям SUTO и регистраторам данных, а также дисплеям сторонних производителей. и блоки управления.

Служба обмена СУТО

Услуга сменной калибровки исключает простои и позволяет пользователям вести непрерывную запись измерений точки росы.

Если у вас есть особые пожелания и дополнительная консультация по применению, свяжитесь с нами здесь.

ИЗМЕРЕНИЕ
Частица
Диапазон измерения	S130: 0,3 < d ≤ 5,0 мкм S132: 0,1 < d ≤ 5,0 мкм
Измерительные каналы	S130: CH1: 0,3 < d ≤ 0,5 мкм CH2: 0,5 < d ≤ 1,0 мкм CH3: 1,0 < d ≤ 5,0 мкм CH4: 5,0 мкм < d (настраиваемый) S132: CH1: 0,1 < d ≤ 0,5 мкм CH2: 0,5 < d ≤ 1,0 мкм CH3: 1,0 < d ≤ 5,0 мкм CH4: 5,0 мкм < d (настраиваемый)
Эффективность подсчета согласно ISO 21501-4	30...70 % d > 0,1 мкм, 90...110 % от d >= 0,3 мкм
Принцип измерения	Лазерное обнаружение
Датчик	LED-лазер
Потребление
Выбираемые единицы	цн/м³, цн/фут³

СИГНАЛЬНЫЙ ИНТЕРФЕЙС И ПИТАНИЕ
Аналоговый выход
Сигнал	4...20 мА (2-проводной)
Тревога	Коммутационный выход, нормально открытый, макс. 40 В постоянного тока, 200 мА
Полевая шина
Протокол	Modbus/RTU, Modbus/TCP (с версией с дисплеем)
Поставлять
Электропитание	24 В постоянного тока / 10 Вт (без дисплея) 24 В постоянного тока / 20 Вт (с дисплеем)
Потребление тока	420 мА (без дисплея) 840 мА (с дисплеем)
Интерфейс данных
USB	USB Micro с поддержкой OTG.

ОБЩИЕ ДАННЫЕ
Конфигурация
Другие	Устройство поставляется предварительно настроенным Конфигурацию можно выполнить через сенсорный экран
Отображать
Интегрированный	5-дюймовый цветной сенсорный экран
Регистратор данных
Хранилище	30 миллионов значений измерений (опция)
Разнообразный
Электрическое подключение	3X М12
Класс защиты	IP65
Технологическое присоединение	Быстрое соединение 6 мм (версия под давлением), штуцерное соединение (версия для окружающей среды)
Материал	ПК, алюминиевый сплав
Масса	S130: 1,9 кг S132: 3,2 кг
Размеры	S130: 271 х 205 х 91 мм S132: 300 х 240 х 120 мм
Условия эксплуатации
Середина	Сжатый воздух и газы, не содержащие коррозионно-агрессивных, едких и легковоспламеняющихся компонентов.
Скорость потока	2,83 л/мин
Частота дискретизации	Один образец в минуту
Среднее качество	ИСО 8573-4
Средняя температура	0...+40 °С
Средняя влажность	< 90 %, без конденсации
Рабочее давление	0,3...1,5 МПа
Температура окружающей среды	+10...+40 °С
Влажность окружающей среды	0...90 % относительной влажности
Температура хранения	-10...+50 °С
Влажность при хранении	< 90 % без конденсации
Температура транспортировки	-30...+70 °С Без дисплея -10...+60 °С с дисплеем

√ Постоянное измерение частиц и мониторинг сжатого воздуха и газов в высокотехнологичных приложениях.

√ Соответствие требованиям стандарта сжатого воздуха ISO 8573-4.
