Микро -лазерный газовый телемметр

MS104K-TDLAS Micro Laser Gas Telelemeter

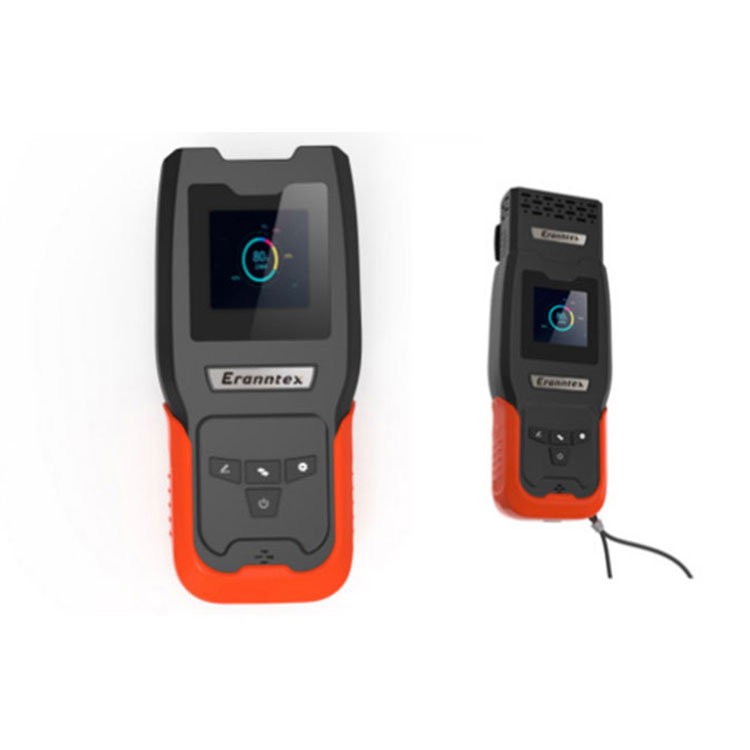

Микро-лазерный газовый телемметр этого производителя Zetron-это устройство, основанное на технологии лазерной поглощения, которая обеспечивает бесконтактное измерение концентрации природного газа. Он часто используется на станциях природного газа, инспекции городского газа и в других случаях.

Стандарты исполнения для этого продукта:

GB3836. 1-2010 "Взрывные атмосферы, часть 1: Общие требования к оборудованию"

GB3836.4-2010 "Взрывные атмосферы, часть 4: оборудование, защищенное по сути безопасным" I "" "

Функции:

Миниатюрированный дизайн принимает высоко интегрированный микроструктурный дизайн, который небольшой по размеру, свет по весу и может быть помещен в карман.

Многофункциональное расширение включает в себя необязательную функцию Bluetooth, интегрированную функцию измерения расстояния и функцию обнаружения вытяжного выставочного сбора воздуха. Условия эксплуатации

Атмосферное давление: (70 ~ 116) КПА

Температура окружающей среды: (-20 ~ +50) c

Относительная влажность: ≤95 %RH (+25C)

Влияние на окружающую среду

Эксплуатация этого микро -газового телеметры не может вызвать вредных помех.

На работу этого продукта не влияет внешние помехи или даже плохие помехи в определенной степени.

Вес продукта

Вес единицы: 0,25 кг чистый вес)

Вес доставки: 1,0 кг (весовой вес)

Ключевое описание

Кнопка дома: нажмите и удерживайте на 2 секунды, чтобы включить и выключить телефон.

Настройка клавиша: нажмите на основной интерфейс, чтобы ввести настройку значения тревоги.

Ключ приращения значения тревоги:

В настройке значения тревоги нажмите один раз, и значение тревоги увеличится на 50 частей на 50 чай до 50 частей. МО

Ключ уменьшения значения тревоги:

В настройке значения тревоги нажмите один раз, а значение тревоги уменьшится на 50 частей на 50 чай. МО

Инструкции

Откройте крышку объектива

Поверните крышку объектива 90 °, чтобы открыть его. Будьте осторожны, чтобы не перевернуть его более 90 °, в противном случае это может привести к повреждению внутренних компонентов.

6.2 Лазер включил и выключает

При запуске теста нажмите кнопку питания, чтобы включить машину. В настоящее время индикаторный лазер включен и всегда включен, а лазер обнаружения включен. После времени стабилизации от 3 до 4 секунд можно начать непрерывное тестирование. При остановке обнаружения нажмите и удерживайте кнопку питания, чтобы выключить инструмент. В настоящее время лазер, как указано в отключении, и инструмент входит в состояние отключения.

6.3 Начните обнаружение

При обнаружении укажите указанный лазер на цели, которая будет измерена, и дисплей будет отображать интегрированную концентрацию метана в измеренной области, в PPM · MO.

Примечание:

PPM.M - это единица интегрированной концентрации и представляет продукт концентрации и ширины метана. Среди них PPM является единицей концентрации газа, то есть «частями на миллион», что указывает на концентрацию метана; = - это единица длины «счетчик», указывающий на ширину измеренной массы воздуха.

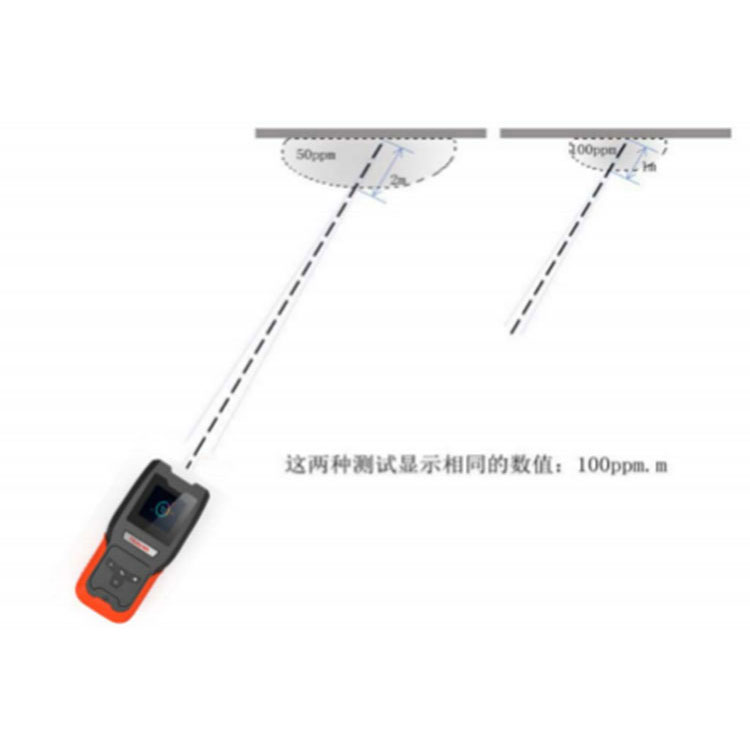

Пример: обнаружение выполняется в 5 метрах от измеренной цели. Если концентрация воздушной массы утечки метана составляет 500 частей на чайной шерсти, а ширина составляет 1 метр, интегрированная концентрация массы воздуха утечки метана составляет 500ppmx1m = 500pm · м. В настоящее время значение, отображаемое инструментом, составляет 500 часов в минуту · м.

6.4 Тревога

Когда обнаруживается, что значение концентрации метана превышает значение тревоги, инструмент будет звучать сигнал тревоги, а устройство будет продолжать вибрировать.

6.5 Зарядка устройства

Когда питание аккумулятора слишком низкая, устройство должно быть заряжено через собственное зарядное устройство устройства или стандартное зарядное устройство с выходной спецификацией 4,2 В/2А. При зарядке введите интерфейс зарядки. Нажмите любую кнопку, чтобы разбудить экран и проверить статус зарядки.

7 советов по обнаружению

7.1 Общее руководство

1) Поскольку газ метана менее плотный, чем воздух, он будет распространяться вверх после утечки. Следовательно, лучше направить указанный лазер в положении от 10 до 20 см выше цели, которая будет измерена во время проверки.

2) При тестировании обратите внимание на панель показателя интенсивности интенсивности возврата на экране дисплея. Если количество индикаторных стержней интенсивности обратного света очень мало, это означает, что отраженный лазерный сигнал, полученный инструментом, очень слабый. В это время угол или положение должны быть изменены для обнаружения.

3) При тестировании индикаторный лазер должен быть облучен на тестируемые здания, трубы, стены, полы, почву, деревья и другие легко отражающие объекты, чтобы инструмент мог получать более сильные отраженные лазерные сигналы.

4) При обнаружении овладеть прицелом и контроль скорости сканирования. Насильственные или внезапные движения будут вызывать ложные измерения или ложные тревоги при инструменте.

5) Когда измеренная цель имеет слепое пятно обнаружения, которое не может быть облучено лазером, пожалуйста, измените ориентацию для обнаружения или проведите приблизительное обнаружение соседней области цели, которая должна быть измерена.

7.2 Обнаружение для разных случаев

1) При обнаружении подземных трубопроводов просочившийся газ часто не выходит от непосредственно над точкой утечки, а медленно диффундирует в почве и выходит из свободной почвы или цементных трещин. Следовательно, ключевое сканирование должно проводиться на свободной почве, цементных трещинах, устье скважин печи и т. Д.

2) При проверке трубопроводов заземления попробуйте использовать сам трубопровод или близлежащие объекты в качестве отражателей, чтобы сосредоточиться на сканирующих клапанах, фланцах и других местах, склонных к утечкам.

3) При тестировании домов жителей нет необходимости идти в помещении на расстоянии обнаружения. Вам нужно только сканировать кухонное стекло внизу.

4) При тестировании небольшой точки утечки вы должны стоять в подветренном месте, выполнить повторное тестирование примерно в 3 метрах от цели и обратить внимание на изменения значений на дисплее.

5) При измерении целей с высоким отражающим фоном может возникнуть ложные тревоги. Пожалуйста, обратите особое внимание на то, слишком ли слишком высока индикатор интенсивности интенсивности возврата света на панели дисплея. В это время отрегулируйте угол измерения, чтобы избежать ложных тревог, вызванных сильными отражениями. Полем

6) Расстояние обнаружения этого прибора составляет 30 метров. Во время фактического обнаружения это расстояние связано с такими факторами, как среда на месте, отражатели и угла отражения. Вообще говоря, чем дальше расстояние обнаружения, тем слабее интенсивность лазерного сигнала, полученного инструментом, и точность обнаружения также уменьшится. Следовательно, когда индикация утечки газа обнаруживается на большом расстоянии, инструмент должен быть перенесен на

Тщательно обнаружите положение ближе к измеренной цели, чтобы получить более точные результаты обнаружения.

7.3 Как определить область утечки

При тестировании, чтобы определить объем утечки, следуйте приведенным ниже шагам.

1) Начните сканирование с инструментом, обращенным к направлению ветра.

2) Зайдите место с самой высокой концентрацией в качестве разделительной точки.

3) Поменить ориентацию и снова сканировать область утечки.

4) Если утечка все еще отображается после изменения ориентации, это означает, что определенная позиция верна.

5) Если после изменения ориентации нет дисплея утечки, газ утечки может повлиять на направление ветра. Пожалуйста, сканируйте в других ориентациях.

7.4 Общие факторы, влияющие на точность обнаружения

1) Некоторые объекты или материалы слишком сильно отражают лазер или слишком сильно поглощают лазер, что может легко привести к тому, что инструмент отображает ошибочные значения обнаружения. Такие как: стекло, линзы, отражатели и т. Д.

2) Поскольку газ диффундирует быстрее, когда температура очень высока или ветер силен, когда утечка меньше, утечка газа не может быть сконцентрирована, и может быть большое отклонение в значении обнаружения.

3) Этот телемметр не реагирует на другие легковоспламеняющиеся газы, такие как этан и пропан
