УФ-детектор озона

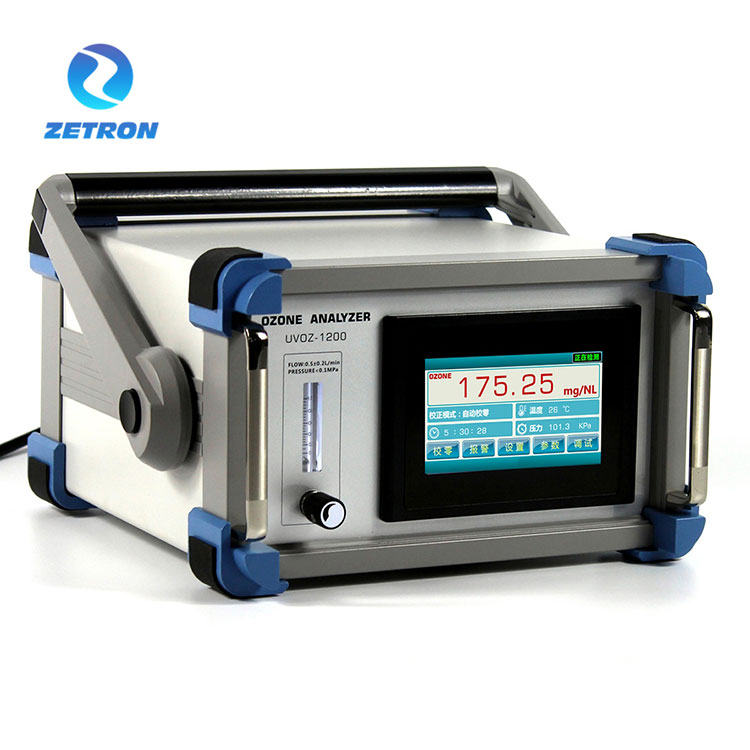

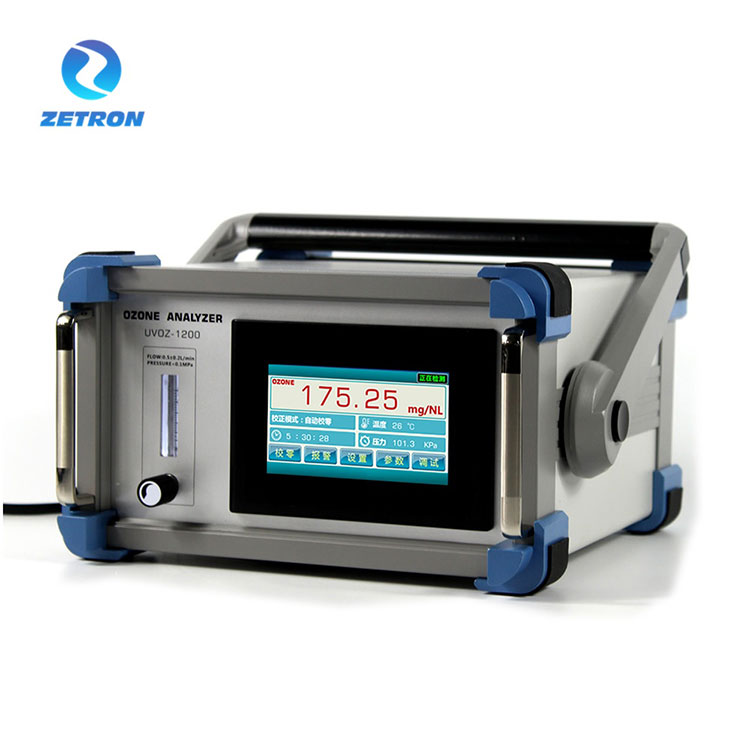

PTM600-OZ УФ-детектор озона

Общее описание

УФ-детектор озона — это двухлучевой фотометр на базе микропроцессора (УФ 254 нм) для измерения содержания озона в воздухе или кислороде.

Для оценки содержания озона в измеряемом газе ДЕТЕКТОР ОЗОНА измеряет УФ-излучение в измерительном канале, УФ-излучение в эталонном канале, температуру и давление в кювете.

Анализатор озона имеет интерфейс управления с сенсорным экраном, который показывает концентрацию озона в режиме реального времени. Сенсорный экран также оснащен дисплеем компенсации давления и температуры. Для диапазона высоких концентраций (г/Нм3) он имеет функцию ввода расхода, которая может отображать выходные данные генератора озона в режиме реального времени. В основном компоненте используется долговечная система ультрафиолетового освещения с кварцем с высоким светопропусканием, чтобы предотвратить влияние дрейфа нуля на точность обнаружения. Нет необходимости закрывать подачу озона при обнулении, чтобы обеспечить непрерывную работу оборудования в течение 24 часов.

Концентрация озона отображается либо в процентах по весу озона (% масс.), граммах озона на нормальный кубический метр измеряемого газа (г/Нм3), либо в ppmv (AQ: г/м3 или ppm) на буквенно-цифровом дисплее. Единицу концентрации можно менять во время работы.

Дополнительные изменяемые параметры, среди прочего:

Единица измерения давления (кПа)

Параметры сигнализации (верхний/низкий порог)

Характер газа-носителя: воздух или кислород (включая PSA)

Параметры интерфейса RS-485

Выходной сигнал 4-20 мА

Установка и подключение питания

Для подключения анализируемого газа следует использовать трубки из ПТФЭ размером 6 x 4 мм (которые мы поставляем по запросу). Анализируемый газ должен быть подключен через фильтр измеряемого газа («IN»). Временная задержка измерения концентрации зависит от

а) скорость потока измеряемого газа,

б) длина трубки к анализатору,

в) сечение трубки (рекомендуем трубку 6х4 мм, не более!),

г) временной лаг самого анализатора. При рекомендуемой скорости потока от 0,2 до 1 л/мин задержка составит от 2 до 0,4 с при длине трубки 6 x 4 мм и длине 2 м.

На следующих рисунках показаны возможные конфигурации:

Метод отбора проб: отбор проб под положительным давлением;

Интерфейс дисплея: 4,3-дюймовый интерфейс управления сенсорным экраном;

Интерфейс контента: концентрация озона, температура, давление;

Вспомогательные функции: компенсация температуры, компенсация давления;

Единица отображения: г/Нм3, мг/Нл опционально;

Разрешение дисплея: 0,01 г/Нм3;

Скорость потока газа: 0,5 л±0,2 л/мин;

Входное давление:<0,1 МПа;

Ошибка концентрации: максимум 0,5% полной шкалы;

Линейная ошибка: максимум 0,5% полной шкалы;

Дрейф нуля: <± 0,3%. ФС;

Время реакции: ≤ 1 секунда;

Температура окружающей среды: -30~80 ℃;

Способ соединения трубопроводов: быстрозажимной (нержавеющая сталь);

Диаметр отбора проб обходного канала: Φ 6 (6 мм * 4 мм);

Метод связи: RS-485;

Режим выхода: 4-20 мА (активный);

Источник питания: 24 В постоянного тока;

Размер: 120 мм (высота) × 160 мм (ширина) × глубина 60 мм;

Примечание: 1 мг/л = 1 г/м3 = 467 частей на миллион;

Бесплатная гарантия: 24 месяца (для хостера);

Стандартная комплектация: антикоррозионный расходомер, деструктор выхлопа озона, фильтр всасывания озона (пылевой).

Особенности продукта:

Особенности измерения: запатентованная технология с функцией автоматической регулировки нулевой точки, принцип двухлучевого поглощения ультрафиолетового излучения, зарубежный долговечный ультрафиолетовый светодиодный источник света, непрерывная работа, обеспечивающая стабильность концентрации обнаружения.

Метод испытания: метод двухлучевого поглощения УФ-излучения, долговечная система источника света, высокая точность измерений.

Принцип измерения: Согласно закону Ламберта-Бера, точные измерения производятся благодаря принципу фотометрического поглощения.

Система источника света: Иностранная система источника ультрафиолетового света с длительным сроком службы (ультрафиолетовый светодиодный источник света с линзой) с бесплатной гарантией 2 года.

Использование: Рекомендуется устанавливать и использовать в помещении, оснащенном водонепроницаемыми авиационными заглушками.

Система легкого бассейна: технология отдельного легкого бассейна, отсутствие утечек, устойчивость к высокому давлению и устойчивость к воздействию газа для отбора проб с высоким потоком.

Интеллектуальная компенсация: встроенная компенсация температуры и давления и дисплей с автоматической

Структура

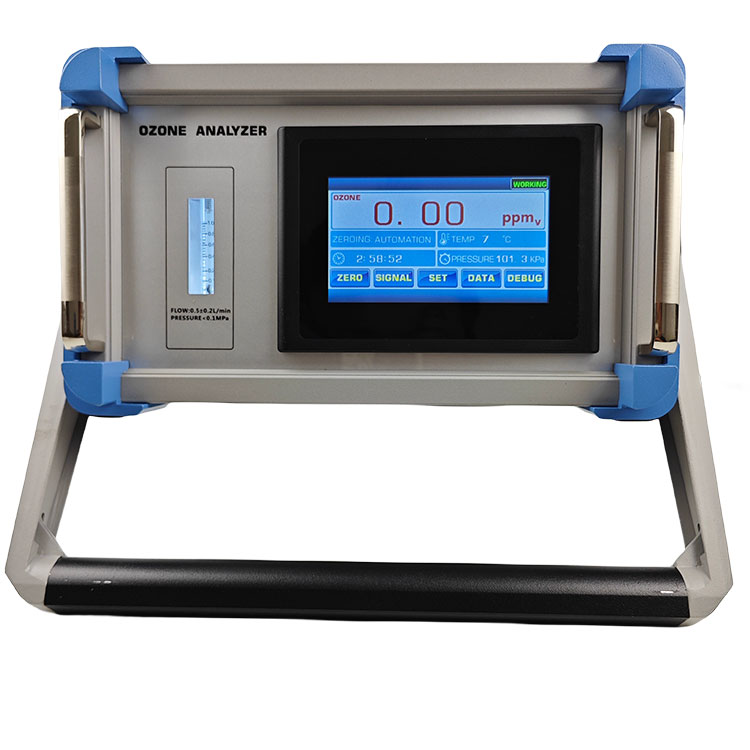

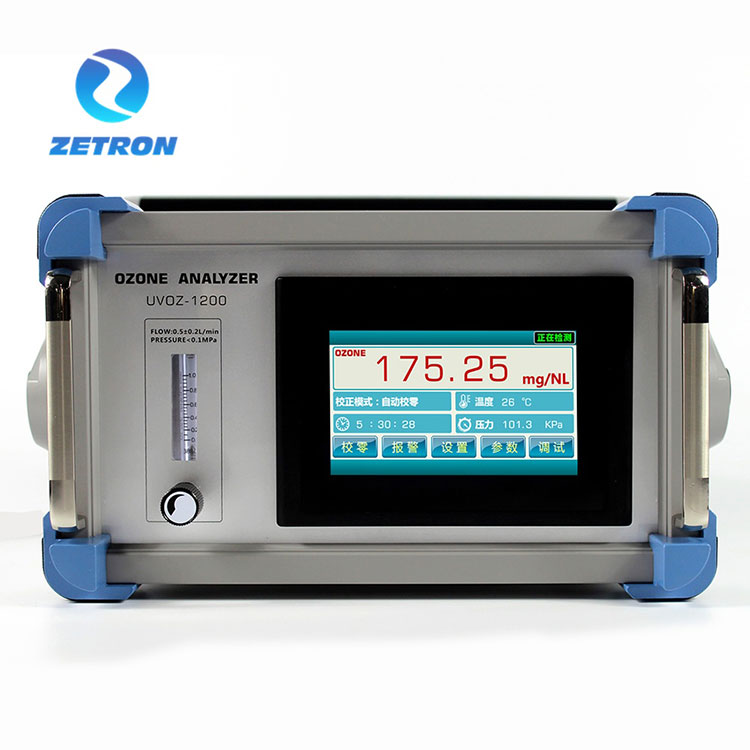

Панель дисплея и экран дисплея

Входная мощность, выходной сигнал, вход озона, выход озона

Входная мощность:

Выходной сигнал:

Соединение и процесс

УФ-ДЕТЕКТОР ОЗОНА, схема подключения для отбора проб с параллельным ответвлением

(Примечание: рекомендуется использовать этот процесс подключения, отдельный отбор проб и вытяжку атмосферы после прохождения через устройство разрушения выхлопных газов озона.)

УФ-ДЕТЕКТОР ОЗОНА, схема подключения последовательного отбора проб

(Примечание. При использовании этого процесса подключения важно отметить, что давление в выпускном трубопроводе генератора озона должно быть стабильным. Компенсация встроенного датчика давления приведет к тому, что измеренное значение концентрации озона будет колебаться в определенном диапазоне.)

Модель: УФ-ДЕТЕКТОР ОЗОНА

Диапазон измерения: 0-300 г/Нм3

Дополнительный диапазон: 0–300 г/Нм3, 0–100 г/Нм3, 0–50 г/Нм3;

Срок службы источника света: примерно 30000-50000 часов;
