Монитор растворенного озона

Поставщик мониторов растворенного озона

Принцип обнаружения: метод двулучевого поглощения УФ-излучения, используемый для анализа и обнаружения концентрации растворенного озона в водопроводной воде, чистой воде или полупроводниковой промышленности.

Диапазон измерения: 0-20 ppm; 0-50 частей на миллион; 0-100 частей на миллион; 0-120 частей на миллион; 0-180 частей на миллион; 0-200ppm.

Характеристики продукта: Этот УФ-монитор растворенного озона имеет функцию автоматической регулировки внутреннего источника света, которая может регулировать яркость светодиодного источника света в режиме реального времени на основе эталонных данных освещения нулевой точки, чтобы обеспечить стабильность нулевой точки. Этот УФ-оптический анализатор концентрации озона в воде можно подключить параллельно или последовательно к трубопроводу воды с растворенным озоном, который в основном используется для анализа и определения концентрации растворенного озона в воде в водопроводной воде, чистой воде или полупроводниковой промышленности.

Этот анализатор растворенного озона имеет функцию автоматической системы регулировки с источником ультрафиолетового света, которая может регулировать яркость источника ультрафиолетового светодиодного света в режиме реального времени в соответствии с данными эталонного освещения для поддержания постоянных данных нулевой точки, обеспечивая стабильность нулевой точки. Это запатентованный продукт нашей компании. Этот УФ-оптический анализатор концентрации озона в воде может работать непрерывно без остановки в течение 24 часов.

Анализатор растворенного озона – Обзор продукта

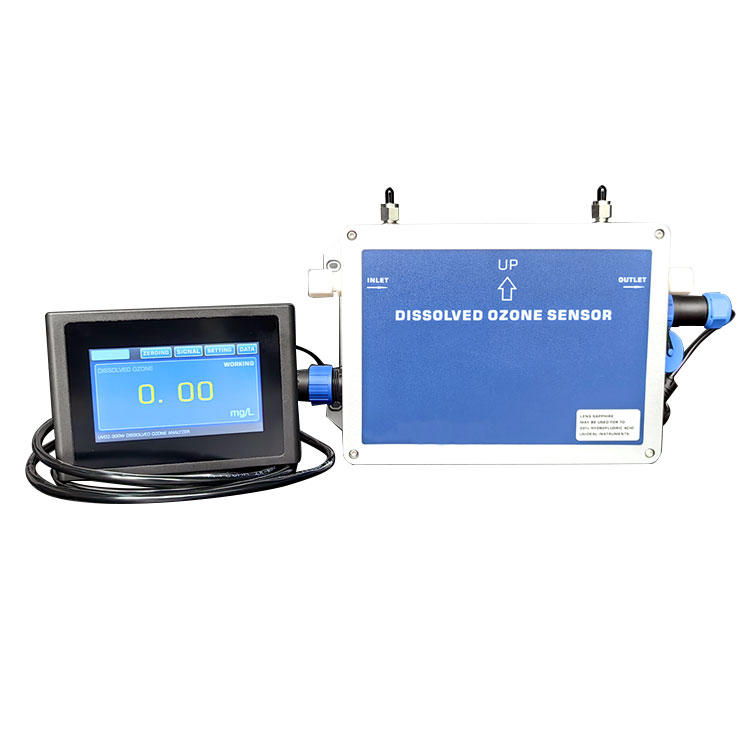

Анализатор концентрации растворенного озона предназначен для прямого измерения содержания озона в сверхчистой воде или воде с постоянной мутностью с использованием ультрафиолетовой спектрофотометрии. Настраиваемая версия — HF, которую можно использовать для 20% водного раствора озона плавиковой кислоты. К материалам, контактирующим с озоновой водой, относятся ПТФЭ, FFPM, PFA, а также кварц или сапфир. УФ-анализатор концентрации растворенного озона в воде OZ-300W оснащен входным и выходным отверстиями, а также рабочим интерфейсом с сенсорным экраном. Выход напрямую подключен к ПЛК с помощью сигнальных линий 4–20 мА и RS-485.

Анализатор концентрации растворенного озона имеет функцию автоматической настройки системы с источником ультрафиолетового света, которая может регулировать яркость источника ультрафиолетового светодиодного света в режиме реального времени в соответствии с данными эталонного освещения для поддержания постоянных данных нулевой точки, обеспечивая стабильность нулевой точки. Это запатентованный продукт нашей компании. Этот анализатор озона может работать непрерывно без остановки в течение 24 часов. Превосходная стабильность этого анализатора концентрации озона достигается за счет использования настоящей двухлучевой оптической системы и чрезвычайно долговечного ультрафиолетового светодиодного источника света.

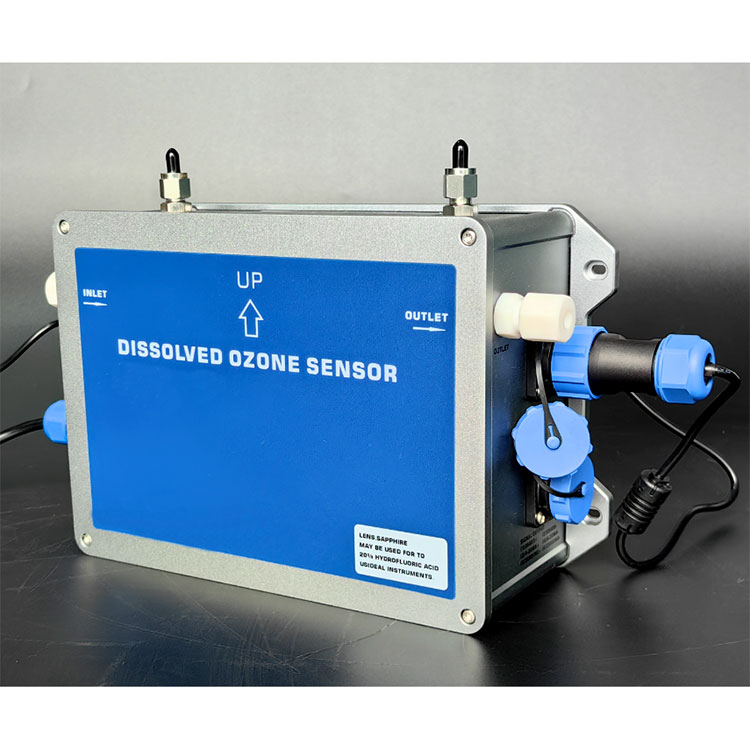

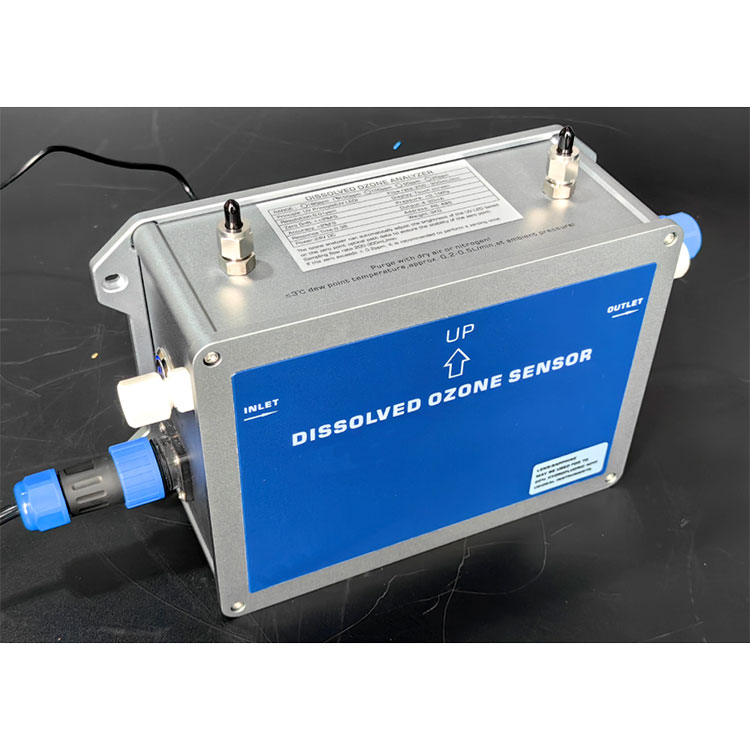

Корпус анализатора концентрации растворенного озона представляет собой алюминиевый корпус брызгозащищенного исполнения, уровень защиты: IP65, размеры: 260x160x90 мм (ШxВxГ) и вес около 3 килограммов. Этот анализатор концентрации растворенного озона в воде можно закрепить на стене с помощью крючка сзади. При необходимости установки предоставляются четыре монтажных кронштейна.

Скорость входного потока анализатора концентрации растворенного озона в воде составляет 200-300 мл/мин. Если требуется регулирование расхода, на выходе анализатора концентрации растворенного озона в воде необходимо установить дроссельный клапан или расходомер. Этот дроссельный клапан должен быть расположен за датчиком (никогда перед ним! Установка дроссельного клапана на входе приведет к образованию пузырьков, поэтому строго запрещено попадание озоновой воды с пузырьками воды в анализатор воды с растворенным озоном.)

Необходимо поддерживать чистоту входной воды анализатора концентрации растворенного озона в воде, а также поддерживать чистоту внутренних датчиков анализатора воды растворенного озона. Рекомендуется калибровать нулевую точку анализатора концентрации растворенного озона в воде каждые 2 недели. При калибровке нулевой точки следует использовать чистую воду без озона и красителей.

Анализатор растворенного озона. Характеристики продукта:

Метод испытания: метод двухлучевого поглощения УФ-излучения, долговечная система источника света, высокая точность измерений.

Принцип измерения: Согласно закону Ламберта-Бера, точное измерение осуществляется на основе принципа фотометрического поглощения.

Диапазон измерения: 0-20 ppm; 0-50 частей на миллион; 0-100 частей на миллион; 0-120 частей на миллион; 0-180 частей на миллион; 0-200ppm.

Система источника света: зарубежная система источника ультрафиолетового света с длительным сроком службы (длина волны 253,7 нм) с бесплатной гарантией 3 года.

Использование: Установка и использование внутри помещений, оснащенные водонепроницаемыми авиационными разъемами.

Система легких бассейнов: технология отдельных легких бассейнов, отсутствие утечек, устойчивость к высокому давлению и устойчивость к воздействию жидкости для отбора проб с высокой скоростью потока.

Интеллектуальная компенсация: оснащена автоматической регулировкой нуля и функцией автоматической компенсации источника света.

Метод работы: Обнуление возможно вручную, при этом во время обнуления необходимо следить за тем, чтобы в приборе не было водного раствора озона.

Единица отображения: мг/л, ppm опционально.

Отображение данных: цветной сенсорный экран высокой четкости.

Функция выхода: 4-20 мА, связь RS485.

Автоматическая регулировка нуля: он может регулировать яркость ультрафиолетового светодиодного источника света в режиме реального времени на основе данных эталонного освещения для поддержания постоянных данных нулевой точки, обеспечивая стабильность нулевой точки.

Несколько версий:

Обычная версия используется для водопроводной и очищенной воды.

Версия HF может использоваться для 20% водного раствора озона плавиковой кислоты.

Анализатор растворенного озона. Структура и состав продукта

【1】Установочные размеры для настенного монтажа

【2】Панель дисплея и экран дисплея

【3】Вход питания, выход сигнала, вход и выход

Входная мощность:

Выходной сигнал:

Разъем DISSPLAY SIGNAL: используется для подключения сигналов удаленного дисплея (это устройство уже имеет экран дисплея)

Газовый интерфейс над УФ-анализатором растворенного озона в воде используется для интерфейса со сжатым воздухом. Если температура озоновой воды слишком низкая, рекомендуется подать в прибор сжатый воздух, чтобы предотвратить конденсацию во внутреннем трубопроводе озоновой воды прибора.

 Анализатор растворенного озона – Схема процесса подключения продукта

Анализатор растворенного озона – схема подключения отбора проб положительного давления

(Рекомендуется использовать этот процесс подключения для разделенного отбора проб. Обратите внимание, что расходомер необходимо установить на выходе анализатора воды с растворенным озоном.)

Анализатор растворенного озона, схема подключения отбора проб водяного насоса отрицательного давления

(Рекомендуется использовать этот процесс подключения для разделенного отбора проб. Обратите внимание, что расходомер необходимо установить на выходе анализатора воды с растворенным озоном.)

Примечание. Производитель расходомера воды с растворенным озоном является стандартным аксессуаром конфигурации, а водяной насос отрицательного давления является дополнительным продуктом. Вы можете обратиться к производителю и приобрести его отдельно.

Примечание. Без версии с дисплеем производитель отдельно настроит проводные аксессуары для сенсорного экрана (длина провода в пределах 2 метров).

Анализатор растворенного озона - Технические параметры:
