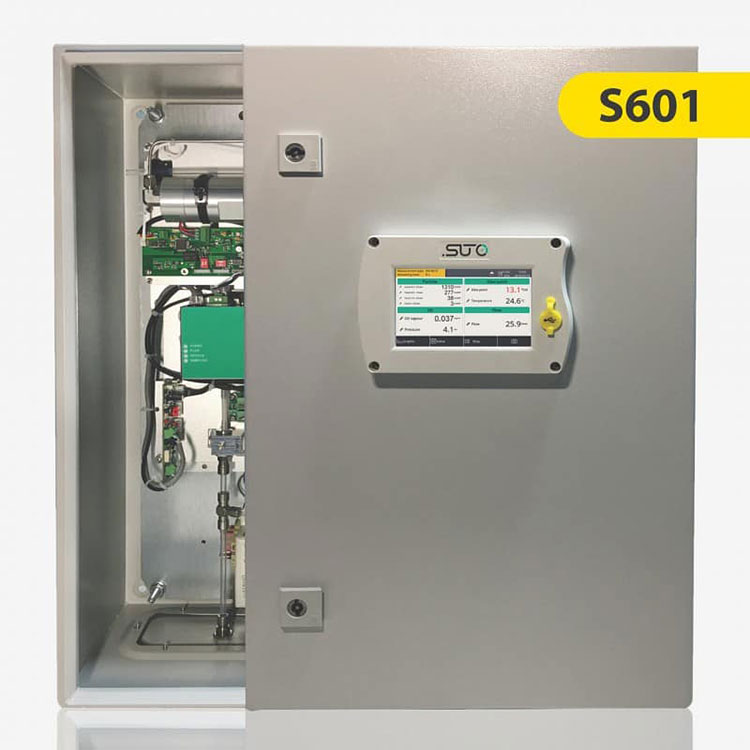

Стационарный монитор чистоты сжатого воздуха

Стационарный монитор чистоты сжатого воздуха SUTO S601 обеспечивает непрерывное измерение и мониторинг загрязнений сжатого воздуха, включая точку росы, масляные пары, концентрацию частиц и давление в режиме реального времени. Это комплексное решение для мониторинга объединяет самые современные технологии в одном удобном для пользователя пакете, предоставляя предприятиям простой и эффективный способ обеспечить чистоту и качество своих систем сжатого воздуха.

Модель:S601

Отправить запрос

Описание продукта
Параметр
Приложение
видео

Круглосуточный мониторинг качества и чистоты сжатого воздуха

Загрязнение продукции представляет собой серьезную угрозу для предприятий и их клиентов, ставя под угрозу как репутацию, так и безопасность. Традиционные подходы, такие как выборочные проверки и выборочные испытания систем сжатого воздуха, не позволяют оперативно реагировать на случаи загрязнения и обеспечивать постоянный контроль над уровнями загрязнения. В современном динамичном производстве непрерывный мониторинг в режиме реального времени имеет первостепенное значение для обеспечения целостности продукции. SUTO S601 предлагает упреждающее решение по мониторингу загрязняющих веществ, обеспечивая предприятиям уверенность в том, что их продукты и клиенты защищены от потенциального вреда.

Соответствие стандарту ISO 8573-1

Благодаря новаторским датчикам и технологическим достижениям SUTO, S601 тщательно разработан для контроля параметров чистоты воздуха в строгом соответствии со стандартами ISO 8573-1. Он обеспечивает непрерывный мониторинг загрязнения частицами, точкой росы и парами масла, при этом все данные удобно сохраняются для будущих отчетов. Это универсальное устройство упрощает процесс мониторинга, предоставляя предприятиям комплексные и надежные возможности оценки чистоты воздуха, обеспечивая соблюдение строгих стандартов качества и сохраняя целостность продукции.

Интегрированный регистратор данных для анализа данных

Функция регистрации данных обеспечивает сохранность и сохранность записей. Информация в реальном времени может быть получена от S601 системами SCADA через выходы Modbus. Встроенный цветной сенсорный дисплей также позволяет пользователям просматривать всю информацию локально.

Индикация тревоги

Можно настроить точки сигнализации, которые будут срабатывать, если загрязняющие вещества достигнут выбранных пределов. К сигнализации можно добавить дополнительный внешний свет или сирену.

Все диапазоны измерений с первого взгляда

Измерение частиц 0,1 < d ≤ 0,5 мкм, 0,5 < d ≤ 1,0 мкм, 1,0 < d ≤ 5,0 мкм
Измерение давления (0,3…1,5 МПа)
Измерение точки росы от -100 до +20°C Td
Измерение паров масла от 0,001 до 5000 мг/м³.

Простая установка и подключение

Стационарный монитор чистоты сжатого воздуха S601 устанавливается быстро и легко: просто подключите устройство к источнику питания и источнику сжатого воздуха с помощью удобного быстроразъемного разъема 6 мм. Прочный настенный корпус IP54 обеспечивает высокий уровень защиты в промышленных условиях.

ИЗМЕРЕНИЕ
Концентрация частиц
Точность	Вариант А1263: 30...70 % от d > 0,1 мкм 90...110 % от d ≥ 0,3 мкм
	Вариант А1260: 50 % @ 0,1 < d ≤ 0,15 мкм 100 @ d > 0,15 мкм
Выбираемые единицы	цн/м³, цн/фут³
Диапазон измерения	Вариант А1263: 0,1 < d ≤ 0,5 мкм 0,5 < d ≤ 1,0 мкм 1,0 < d ≤ 5,0 мкм 5,0 мкм < d
	Вариант А1260: 0,3 < d ≤ 0,5 мкм 0,5 < d ≤ 1,0 мкм 1,0 < d ≤ 5,0 мкм 5,0 мкм < d
Датчик	Лазерный оптический счетчик частиц
Частота выборки	1 мин.
Скорость потока	2,83 л/мин
Точка росы под давлением
Точность	± 1 °C Td (0...20 °C Td) ± 2 °C Td (-70 ... 0 °C Td) ± 3 °C Td (-100 ... -70 °C Td)
Выбираемые единицы	°С, °Ф
Диапазон измерения	-100...+20 °С Тд
Датчик	ККМ + Полимер
Время отклика (t90)	-20 °C Td -> -60 °C Td = < 240 с -60 °C Td -> -20 °C Td = < 30 с @ 4 л/мин
Пары масла
Точность	5 % значения +/- 0,003 мг/м³
Предел обнаружения	0,003 мг/м³
Разрешение	0,001 мг/м³
Выбираемые единицы	мг/м³
Диапазон измерения	0,001...5,000 мг/м³
Датчик	ФИД (фотоионизационный детектор)
Срок службы УФ-лампы	1 год или 6000 рабочих часов, в зависимости от того, что наступит раньше
Частота выборки	1 сек.
Давление
Точность	0,5 % полной шкалы
Диапазон измерения	0,1...1,6 МПа(изб.)
Датчик	Пьезорезистивный датчик
Температура
Точность	± 0,3 °С
Диапазон измерения	-30...+70 °С
Датчик	Пт100
Эталонные условия
Выбираемые условия	ISO1217 20 °C 1000 мбар

СИГНАЛЬНЫЙ ИНТЕРФЕЙС И ПИТАНИЕ
Полевая шина
Протокол	Modbus/TCP
Скорость обновления	1 сек.
Выход тревоги
Реле	2 переключающих реле (свободно программируемые)
Рейтинг	230 В переменного тока, 3 А
Источник питания
Электропитание	100...240 В переменного тока, 50/60 Гц
Потребление тока	50 ВА
Интерфейс
USB	USB Micro с поддержкой OTG.

ОБЩИЕ ДАННЫЕ
Конфигурация
Другие	Устройство поставляется предварительно настроенным Конфигурацию можно выполнить через сенсорный экран
Отображать
Интегрированный	Сенсорный экран, Размер: 5 дюймов, Разрешение: 800 х 480 пикселей
Регистратор данных
Хранилище	До 3 миллионов записанных наборов данных (по 10 каналов каждый)
Материал
Технологическое присоединение	Латунь никелированная, FKM
Корпус	Листовая сталь, корпус с порошковым покрытием
Разнообразный
Электрическое подключение	Клеммы переменного тока, M12, RJ45
Класс защиты	IP54 (крышка закрыта)
Разрешения	CE
Технологическое присоединение	Быстроразъемный микроразъем, полный проходной, мужской (шланг 1,5 м с муфта в комплекте)
Масса	15 кг
Условия эксплуатации
Середина	Сжатый воздух, азот N₂, углекислый газ CO₂ (настройка программного обеспечения)
Среднее качество	ISO 8573-1: 4.4.4 или выше
Средняя температура	0...+40°С
Средняя влажность	Средняя влажность < 40 % относительной влажности, нет конденсата
Рабочее давление	0,3...1,5 МПа(изб.)
Температура окружающей среды	0...+50 °С
Влажность окружающей среды	0...90 % относительной влажности
Температура хранения	-10...+70 °С
Температура транспортировки	-10...+70 °С

Постоянное измерение и мониторинг качества сжатого воздуха в высокотехнологичных приложениях со строгими требованиями к чистоте, таких как медицинский воздух, фармацевтика, продукты питания и напитки и т. д.

Обеспечение стандартов качества сжатого воздуха согласно ISO 8573-1.

Прочный корпус хорошо подходит для суровых промышленных условий.
